IP44 - Gradi di Protezione degli involucri (Codice IP)

Prove ip44 in base alla CEI EN 60529, ISO 20653, CEI EN 60034-5

IP44 - IP4X IPX4

IP44 - IP4X IPX4

CEI EN 60529, ISO 20653, CEI EN 60034-5

Richiesta preventivo

We use cookies to improve your experience. By clicking "Accept", you agree to our use of cookies and do not show this window anymore.



IP4X

Il grado IP 40 riassume il livello di protezione di un’apparecchiatura dall'ingresso di oggetti solidi più grandi di 1 mm Ø (es. fili, attrezzi).

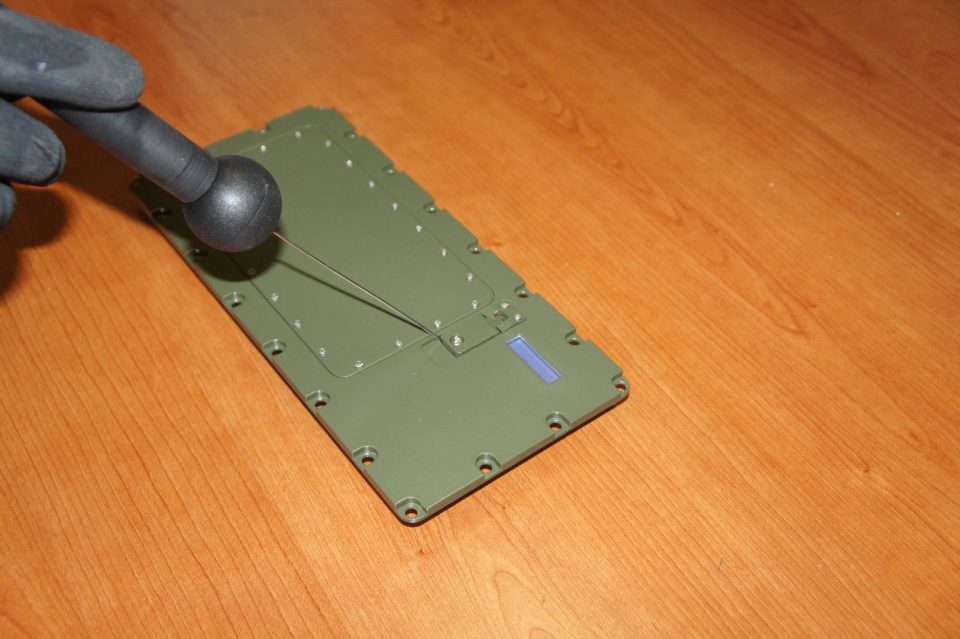

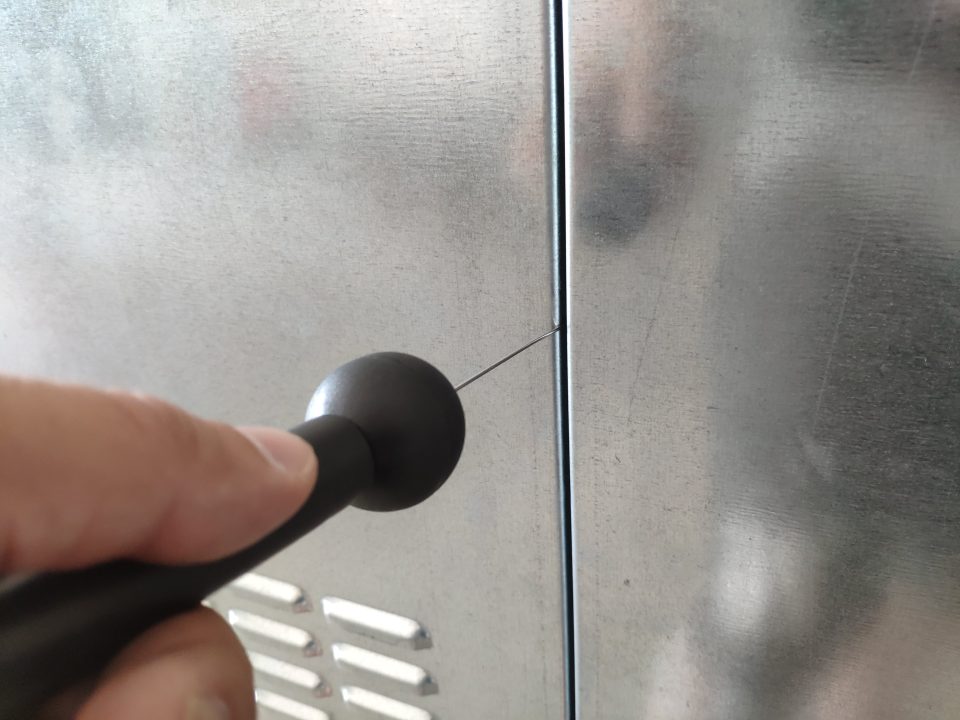

Filo di prova 1mm Ø
Il filo di prova non deve penetrare e deve essere mantenuta una adeguata distanza da parti pericolose.
Il calibro di prova è premuto sulle aperture dell’involucro con la forza indicata sulla tabella di riferimento normativa.
La protezione è idonea se il diametro massimo del calibro non passa attraverso alcuna apertura.



IPX4

Il grado IP X4 definisce il livello di protezione di un'apparecchiatura agli spruzzi d'acqua.

La prova consiste nello spruzzare sull'involucro l'acqua da tutte le direzioni senza provocare danni.
La prova si effettua usando una delle due apparecchiature di prova descritte sotto.

Tubo Oscillante
Il tubo oscillante è provvisto di fori lungo tutti i 180° del semicerchio.
La portata complessiva è regolata come specificato in una tabella di riferimento della norma ed è misurata con un flussometro.
Si fa oscillare il tubo di almeno 360°, ossia 180° da una parte e 180° dall’altra rispetto alla verticale, la durata di una oscillazione completa (2 ×360°) è di circa 12 secondi.
La durata della prova è di 10 min.
Salvo che non sia diversamente specificato nella relativa Norma di prodotto, il supporto dell’involucro in prova è traforato per non costituire schermo per l’acqua e l’involucro deve essere spruzzato da tutte le direzioni facendo oscillare il tubo fino al limite della sua corsa in ciascuna direzione.


Dispositivo d’annaffiamento
Si toglie lo schermo a contrappeso dall’ugello d’annaffiamento e si spruzza l’involucro da tutte le direzioni possibili.
La portata e la durata della prova per unità di superficie sono specificate in una tabella di riferimento come prevede la norma CEI EN 60529.




Alcuni test della 1a e/o 2a cifra del grado ip44


Esempi di alcune prove ip:

Prova ip25 - ipx5 su colonnina di ricari ...

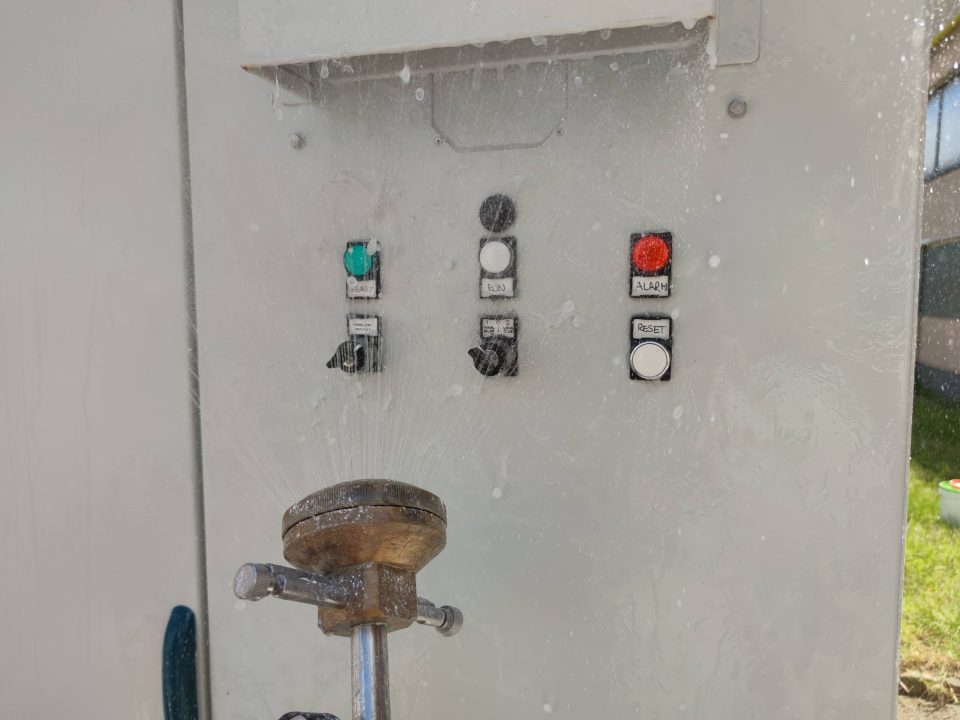

Prova ipx4 su sistema di accumulo elettr ...

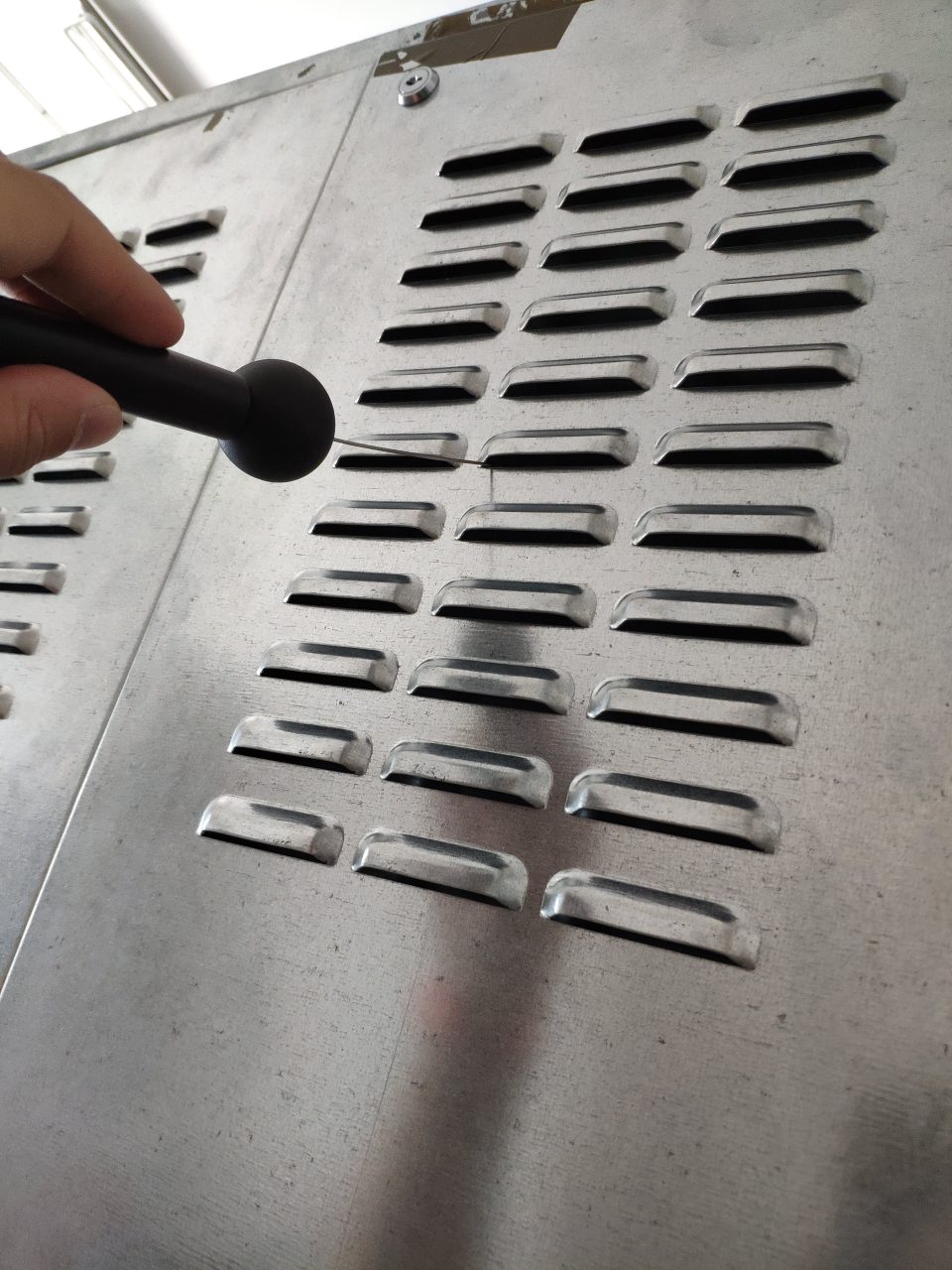

Prova ip4x filo di prova su quadro elett ...
Prova ip6k6k - ipx6k su indicatore di po ...
Ipx2 su monitor di distanza sociale ...
Prove ip18 su fotocamera 3d ...
